ОСНОВНЫЕ И МЕЛКИЕ ШАГИ МЕТРИЧЕСКОЙ РЕЗЬБЫ – ТАБЛИЦЫ И СОВЕТЫ（2）

Отличие мелкого шага резьбы от крупного:

1.      Чем мельче шаг, тем прочнее соединение из-за большей площади соприкосновения поверхностей (больше витков).

2.      При одинаковом диаметре резьбы и длине гайки можно получить более прочное и устойчивое соединение.

3.      При прочих равных условиях резьбовое соединение с крупным шагом выдерживает большее осевое усилие, чем с малым.

4.      Благодаря меньшему углу подъема происходит ?самоторможение?, в отличие от соединений с основным шагом, которые больше склонны к ?самооткручиванию?.

5.      При диаметре поверхности крепежного элемента свыше 68 мм метрическая резьба может иметь только мелкий шаг.

6.      В маркировке крепежа крупный шаг обычно опускается, а нестандартный – указывается.

Применение мелкой резьбы:

·         Крепежи с нестандартными шагами применяются в основном в соединениях, где возможны вибрация, ударные, динамические переменные нагрузки.

·         Сферы: автомобилестроение, авиационная промышленность, станко- и судостроение, бытовая техника.

·         Тонкостенные детали для обеспечения герметичности соединения.

·         Регулировочные и установочные винты измерительного инструмента (микрометры и пр.).

В повседневной жизни мы часто сталкиваемся с мелкой резьбой. Например, когда меняем колесные диски на автомобиле. На гайках и болтах в этом узле нарезана именно такая резьба. В бытовой технике также часто используется нестандартный шаг резьбы.

Как определить резьба с каким шагом перед вами?

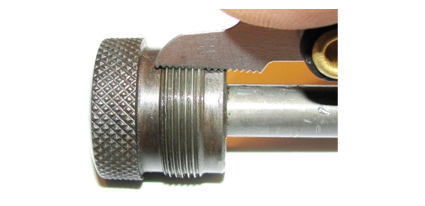

1.      Проще всего измерить ее резьбовым шаблоном или калибром.

2.      Измерьте штангенциркулем ход в миллиметрах и разделите полученное значение на количество витков.

3.      Сопоставьте известную вам резьбу с искомым значением, сравнивая различные изделия.

Пример маркировки метчика со стандартным и мелким шагом:

·         Метчик М10х0.75 (метрическая резьба М10, шаг мелкий 0.75).

·         Метчик М10х1 (метр. резьба М10, шаг мелкий 1).

·         Метчик М10х1.25 (метр. резьба М10, шаг мелкий 1.25).

·         Метчик М10х1.5 (метр. резьба М10, шаг крупный 1.5).

Как видите, у метчиков М10 основной шаг один – 1.5 мм. А для мелкой резьбы – три варианта – 0.75, 1.0 и 1.25.
