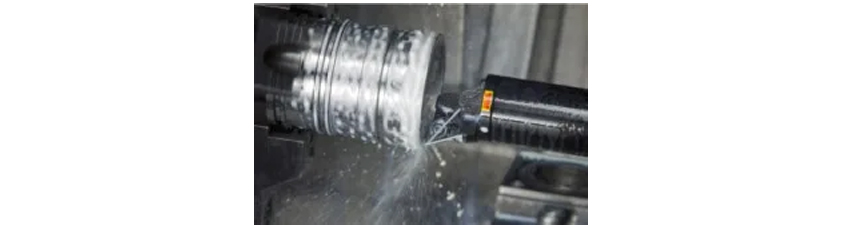

Профильное точение

При внутреннем профильном точении инструмент подвергается как радиальным, так и тангенциальным силам резания. Радиальные силы резания отклоняют инструмент от заготовки, а тангенциальные отклоняют его вниз и в сторону от центральной линии.

При растачивании отверстий небольшого диаметра особенно важно, чтобы задний угол пластины был достаточно большим для предотвращения контакта между инструментом и стенкой отверстия.

Форма пластины

При профильном точении могут изменяться режимы резания – глубина, подача и скорость. Для большей прочности, экономичности и удобства обработки следует выбирать максимально большой угол при вершине пластины. Чаще всего используются углы при вершине 55° и 35°.

Главный угол в плане

Угол в плане и радиус при вершине пластины являются важными факторами удобства обработки. Для выбора наиболее подходящего угла профильной обработки необходимо проанализировать профиль заготовки.

Необходимо поддерживать угол свободного резания не менее 2° между заготовкой и пластиной. Однако по причинам, связанным с качеством обработанной поверхности и стойкостью инструмента, рекомендуется значение не менее 7°.

Державка

Первый выбор – инструмент с главным углом в плане 93° и пластинами формы D (55°). Если требуется больший угол врезания, то используйте пластины формы V (35°).

Чтобы можно было выполнить профильное точение торца или сделать выборку, выберите державку с главным углом в плане от 107 до 117°.
