Наружное точение（2）

Профильное точение

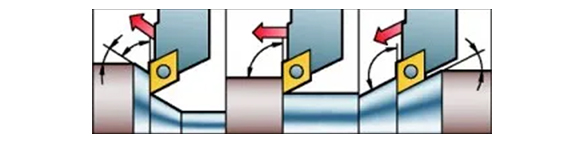

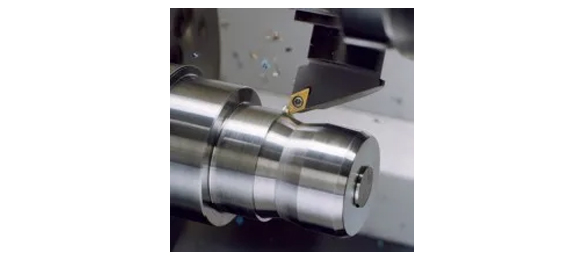

При профильном точении могут изменяться параметры резания – глубина, подача и скорость. Инструменты, используемые для профильного точения, подвергаются большим изменениям напряжений и глубины резания из-за изменений направления обработки и диаметра. Одним из важнейших свойств инструмента для профильного точения является геометрическая проходимость.

Форма пластины

Для достижения прочности и экономичности следует выбирать максимально возможный угол при вершине пластины, но выбирать его следует также с учётом удобства обработки. Чаще всего используются углы при вершине 35° и 55°.

Главный угол в план

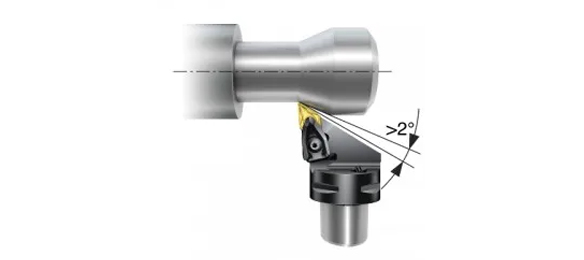

Проанализируйте профиль заготовки, чтобы выбрать наиболее подходящий главный угол в плане. Необходимо поддерживать угол не менее 2° между заготовкой и пластиной. Однако по причинам, связанным с качеством обработанной поверхности и стойкостью инструмента, рекомендуется главный угол в плане не менее 7°.

Державка

Первый выбор – инструмент с главным углом в плане 93° и пластинами формы D (55°). Если требуется больший угол врезания, то используйте пластины формы V (35°).

Чтобы можно было выполнить профильное точение в другом направлении или обработку угла, выберите державку с главным углом в плане 107–117°.
