Наружное точение

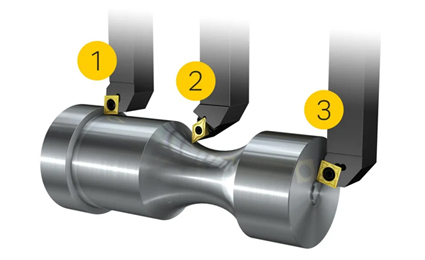

При наружном точении обрабатывается внешний диаметр заготовки. Поскольку наружное точение – одна из наиболее известных и распространённых операций, к ней предъявляются высокие требования по контролю стружкодробления, надёжности процесса обработки и качеству деталей. Базовыми областями применения для наружного точения являются продольное точение (1), профильное точение (2) и подрезка торца (3).

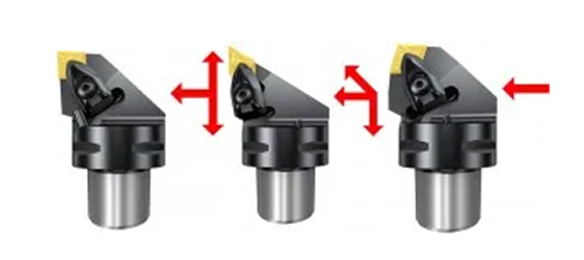

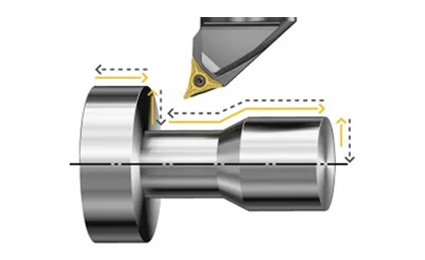

Технология PrimeTurning позволяет выполнять точение во всех направлениях, повышать скорость съёма металла и достигать высочайшей производительности.

Продольное точение

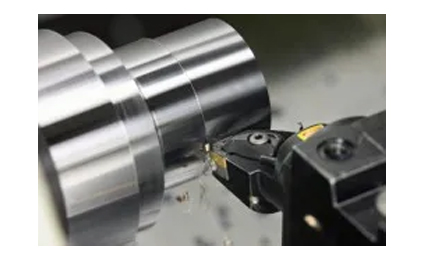

При продольном точении подача инструмента происходит вдоль оси заготовки, и в результате обработанный диаметр детали становится меньше, чем исходный диаметр заготовки. Это самая распространённая токарная операция.

При выборе инструмента для продольного точения рекомендуется сначала выбрать систему закрепления пластин в державке. Выбор определяется типом операции и, в некоторой степени, размером заготовки. Черновые операции на крупных заготовках предъявляют совершенно иные требования, чем чистовые операции на мелких деталях.

Форма пластины

Для обеспечения прочности и экономичности следует выбирать максимально возможный угол при вершине пластины.

Главный угол в плане

Угол в плане влияет на стружкообразование. Когда он равен 90°, толщина стружки равна подаче, fn. При его уменьшении до 75–45° уменьшается толщина стружки, и можно увеличить подачу.

Державка

Если в обрабатываемой детали имеется уступ, используйте инструмент с главным углом в плане 91–95°. В качестве первого выбора используйте пластину формы C (80°).

Пластина формы D (55°) позволит выполнять профильную обработку и выборку.

Если обрабатывать уступы не требуется, то производительность можно повысить, выбрав квадратную пластину и главный угол в плане 75°.
